软件：KiCad 制造商：嘉立创
在 KiCad 中设定 PCB 设计规则（DRC, Design Rule Check）是非常重要的，因为它确保了电路板的可制造性和功能性。
- 避免设计错误：设计规则帮助识别常见的错误，例如间距不足、过孔和铜箔过近等，避免可能导致短路、开路或信号干扰的问题。
- 提高电路可靠性：设定合理的规则，比如最小导线宽度和过孔尺寸，确保电流能够安全通过，减少过热和电流过载的风险，从而提高电路板的可靠性。
- 符合制造商要求：不同制造商对 PCB 生产有不同的工艺要求，通过设定设计规则，可以确保设计符合制造商的生产工艺，避免后期生产中遇到不符合制造标准的问题。
关于嘉立创工艺参数可以从他们官网找到，下面贴上连接：
https://www.jlc.com/portal/vtechnology.html?spm=PCB.Homepage.functionbar.1015
https://www.jlc.com/portal/server_guide_112.html
常用线宽
信号线：10 mil
电源线：20 mil
常用孔径
内径0.3mm，外径0.5mm
内径0.4mm，外径0.6mm
这是较为保险的参数设置
| 项目 | mil | mm |
|---|---|---|
| 最小走线间距 | 4 | 0.1016 |
| 最小走线宽度 | 5 | 0.127 |
| 最小连接宽度 | 5 | 0.127 |
| 最小孔环宽度 | 7.87402 | 0.1 |
| ·最小过孔直径（过孔外径） | 19.68504 | 0.5 |
| 铜到孔的间距 | 6 | 0.1524 |
| 铜到板边的间距 | 0 | 0 |
| 最小过孔（过孔内径） | 11.81102 | 0.3 |
| 孔到孔的间距 | 6 | 0.1524 |
| 最小微孔直径（双层版无需设置） | 0 | 0 |
| 最小微孔孔径（双层版无需设置） | 0 | 0 |
| 最小项目间距 | 6 | 0.1524 |
| 最小文本高度 | 39.37008 | 1 |
| 最小文本线宽 | 5.90551 | 0.15 |

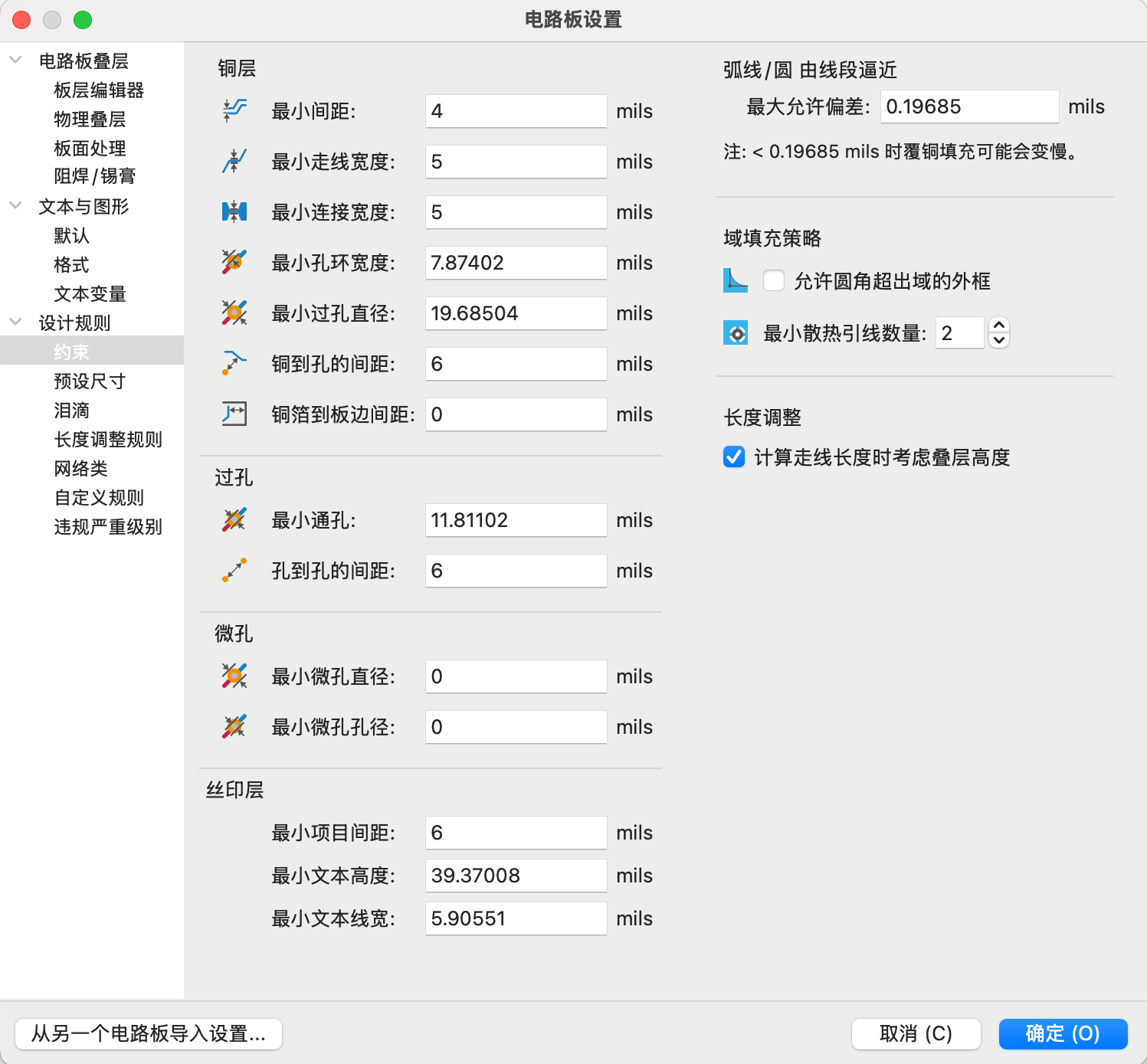

下面是我在软件中设置的具体截图
